Úkol 3-1 – Jeden volt

Nápověda

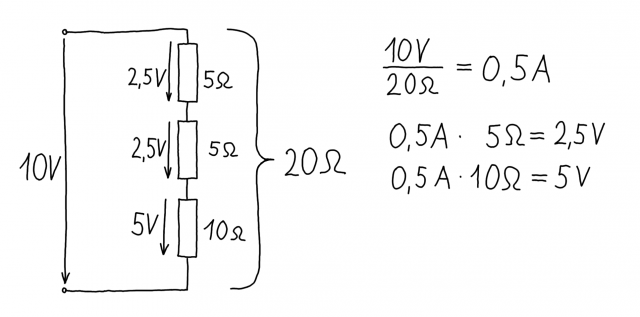

Napětí na odporovém děliči se rozdělí přímo úměrně velikosti rezistorů tak, aby dohromady dalo napájecí napětí. Jak to spočítat? S tím by vám poradil pan Ohm, který už v roce 1827 objevil důležitý zákon udávající vztah mezi odporem, napětím a proudem. A protože proud tekoucí všemi rezistory zapojenými v sérii je stejný (dokud nemá kam odbočit, tak ani nepřibyde, ani neubyde, jako voda v trubce), tak vypočítáme-li ho z celkového napětí a celkového odporu, můžeme pak zpátky vypočítat napětí na jednotlivých rezistorech.

Druhá nápověda

Asi jste zahlédli v názvu, že máte určit, na kterých rezistorech bude napětí jeden volt. Pro mladší, kteří přes všechnu snahu se neumějí ke správnému řešení dopočítat, jsme šifru udělali schválně tak, aby se dala i vyhaluzit. To znamená řešení uhodnout, dojít k němu zkratkou a jinak, než je autorský postup. Všimněte si, že na každé větvi jsou jen dva druhy rezistorů. Na každé větvi tedy jeden druh je ten správný a druhý ne. Zkuste s pomocí pastelek postupně obarvovat a hledat, kde se začne něco skládat dohromady. Třeba na té první 4,5V větvi je to ten 2Ω.
